COMPARACIÓN DE TECNOLOGÍAS DE BOMBA CENTRÍFUGA

Estás aquí:

Por principio, una bomba centrífuga bombea un líquido forzándolo a través de una rueda y comunicándole un movimiento de rotación y, por tanto, una potencia hidráulica. Una hidráulica de bomba centrífuga arrastrada por un motor estándar debe incluir un sistema estanco en la salida del árbol. Sin embargo, el 75 % de las averías de las bombas tiene su origen en el sellado mecánico.

Un sistema de bombeo sin estanqueidad dinámica es particularmente atractivo para los usuarios de líquidos peligrosos, tóxicos,
volátiles, radioactivos, onerosos… Entre las bombas de estanqueidad total sin sello mecánico, la tecnología del «rotor húmedo» complementa la bomba de «arrastre magnético», pero el diseño del «rotor húmedo» presenta ventajas decisivas en la mayoría de las aplicaciones, además de ofrecer un mayor grado de fiabilidad y seguridad. Por consiguiente, es la culminación en la investigación en el ámbito del bombeo y la solución más segura que garantiza una estanqueidad absoluta, de conformidad con los requisitos CE de reducción de la contaminación medioambiental.

BOMBA CENTRÍFUGA COMPARACIÓN

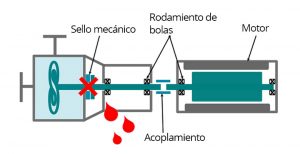

CONSTRUCCIÓN DE UNA BOMBA CENTRÍFUGA CON SELLO MECÁNICO

construccion bomba centrífuga con sello mecánico
Bomba centrífuga con sello mecánico

El 75 % de las roturas en bombas proviene de un problema en el sello mecánico.

  • Peligro para la vida humana
  • Riesgo industrial ante la fuga de un líquido peligroso
  • Coste de mantenimiento elevado
  • Riesgo de interrupción de la producción

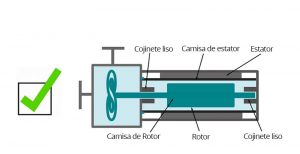

CONSTRUCCIÓN DE UNA BOMBA CENTRÍFUGA DE ROTOR HÚMEDO

construccion bomba centrífuga rotor humedo
Bomba centrífuga rotor humedo

1) Seguridad:

  • Totalmente estanca por la ausencia de un sistema estanco dinámico
  • Con doble confinamiento en caso de ruptura de la camisa estatórica

2/ Fiabilidad:

  • El mejor MTBF (del inglés «Middle Time Between Failure») de las bombas centrífugas
  • Pocas piezas de desgaste

3/ Sencillez::

  • Ensamblado sin alineación
  • Operaciones de mantenimiento sencillas

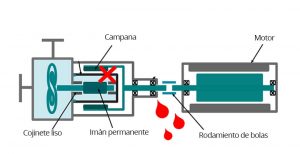

CONSTRUCCIÓN DE UNA BOMBA CENTRÍFUGA DE ARRASTRE MAGNÉTICO

construccion bomba centrífuga arrastre magnetico
Bomba centrífuga arrastre magnetico
  • Ruptura de la campana →Fuga hacia el exterior (confinamiento simple)
  • Rueda bloqueada →Imán permanente sigue girando > Calentamiento
  • Temperatura difícil de controlar en el punto más caliente
  • Alineado complicado con elementos del chasis → Causa de fallos
